PNGテロップ

【enable-Live entertainment tools PNG Telop】Powered by NDI

αチャンネル付きのNDI、Fill/Key対応に変換しテロップを生成、送出するソフト

​用語解説

PNGファイルについて

　一般的な32bitのアルファチャンネル付きの透過PNGファイルを対象にしています。

NDIとは

　NDI （ネットワークデバイスインターフェイス）は HDMIや SDIのケーブルを必要としないで、LANケーブルでアルファ   チャンネル透過情報付きの映像を伝送・共有するNewTekによって開発されたロイヤリティフリーの規格です。

Fill/Keyとは

　FillとはRGBの色信号で、Keyとはモノクロ２階調で透過度になります。

​★ あらゆるタイプのスイッチャーに対応

PC内のPNGファイルを透過度付きテロップとして、様々なタイプのスイッチャーに対応した映像信号で送出します。

　・NDI入力対応スイッチャー　〔・NewTek TriCaster　・JVC CONNECTED CAM STUDIO など〕

　　　LANケーブルで透過度情報のアルファチャンネル付きのNDIテロップを送出します。

　・リニアキー対応スイッチャー

　　　PCの外部出力にHDMI・DisplayPort・USB Type-Cなどのデジタル映像出力が２つあればFill/Keyの２系統を出力します。

　　　・HDMI入力対応スイッチャー

　　　　　PCのHDMI出力を直接接続します。

　　　・SDI入力対応スイッチャー

　　　　　PCのHDMI出力をSDIに変換して接続します。

　・セルフキー対応スイッチャー

　　　クロマキー・ルミナンスキーで合成するには、PCのHDMI出力１系統を入力します。

​★ ３タイプのPNGテロップソフト

　・PNG テロップ Single Layer　　　　 １つのレイヤーでカットインで送出します。

　・PNG テロップ 4 Layers       　　　　 ４つのレイヤーを合成してカットインで送出します。

　・PNG テロップ 4 Layers Premium    ４つのレイヤーを合成し、その合成画面をメモリーしてカットインで送出します。

　・PNG テロップ 4 Layers Animation  ４つのレイヤーを合成と、PNG連番ファイルでアニメーションを実現します。

　・PNG トランジションテロップ 　　　１つのレイヤーで送出効果を伴って送出します。

​　※ それぞれにFill/Key出力タイプも有ります。

★無料体験版で気軽に確認後、リーズナブルなライセンス料金で使用できます。

    ・無料体験版とは

          無料体験版ではオンエア画面に『体験評価版』という透かし文字が表示されます。

           それ以外のチームや選手の登録、オンエア画面のレイアウト変更などは通常に御使用いただけます。

　　　無料体験版の取得方法

​

    ・必要な時に必要な分だけの料金で使用できます。

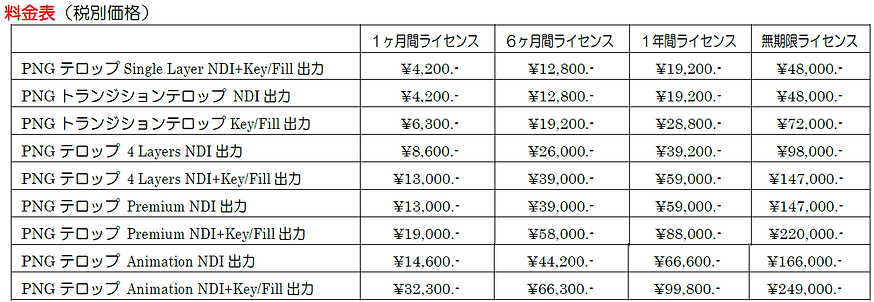

​　　　　１ヶ月分、６ヶ月分、1年間、無期限の、オンエアで使用する期間のライセンスが選択できます。

　　　ライセンス期間中は『体験評価版』という透かし文字は表示されずオンエアできます。

    　※入金確認後のライセンス発効となります。



 ※1週間お試しキャンペーン

      無料体験評価版でオンエア画面に表示される『体験評価版』を1週間表示しないようにして、中継本番で

　  使用できるキャンペーンです。


PNG テロップ Single Layer

  • フルスクリーンサイズ（1920×1080）のPNGファイルをαチャンネル付きのテロップとしてNDI及びPCのマルチモニタでKey/Fill信号でも送出します。NDIとKey/Fill同時出力が可能です。

★ 操作画面

PNG テロップ 4 Layers

  • 任意のサイズのPNGファイルを自由な位置に配置して、αチャンネル付きのテロップとしてNDI及びPCのマルチモニタでKey/Fill信号でも送出します。NDIとKey/Fill同時出力が可能です。

★ ４レイヤー合成機能

    ４レイヤー対応版では同時に４つのPNGファイルをレイヤーに配置し、それらをオンエア画面で合成して送出します。

★ 操作画面

ONAIRとNEXT画面は4つのレイヤーで構成されます。

各レイヤーは赤い線でつながっています。

① 左上のサムネイルのタグと右下の各レイヤーのネクスト画面が連動します。

② 同時にそのPNGファイルが右上のNEXT画面に表示されます。

e-Lets PNG テロップ Premium

PNGファイルをαチャンネル付きのNDI、Key/Fillに変換しテロップ生成

  • 任意のサイズのPNGファイルを自由な位置に配置して、αチャンネル付きのテロップとしてNDI及びPCのマルチモニタでKey/Fill信号でも送出します。NDIとKey/Fill同時出力が可能です。

★ ４レイヤー合成機能

    ４レイヤー対応版では同時に４つのPNGファイルをレイヤーに配置し、それらをオンエア画面で合成して送出します。

★ オンエアメモリー機能

   ４レイヤー合成機能に加え、４レイヤーの合成画面をMIXタブに登録し、その画面を逐次オンエアします。

★ 操作画面

e-Lets PNG テロップ Animation

【enable-Live entertainment tools PNG Telop Animation】Powered by NDI

PNGファイルをαチャンネル付きのNDI、Key/Fillに変換しテロップ生成

  • 任意のサイズのPNGファイルを自由な位置に配置して、αチャンネル付きのテロップとしてNDI及びPCのマルチモニタでKey/Fill信号でも送出します。NDIとKey/Fill同時出力が可能です。

★ ４レイヤー合成機能

    ４レイヤー対応版では同時に４つのPNGファイルをレイヤーに配置し、それらをオンエア画面で合成して送出します。

★ アニメーション機能

   任意のサイズのPNG連番ファイルを自由な位置に配置して、αチャンネル付きのアニメーションテロップとしてリピート再生します。

★ 操作画面

PNG トランジションテロップ

PNGファイルをαチャンネル付きのNDI、Key/Fillに変換し効果を伴って送出

  • フルスクリーンサイズ（1920×1080）のPNGファイルをαチャンネル付きのテロップとして、NDIでトランジション効果を伴って送出します。

  • PCのマルチモニタではKey/Fill信号でも送出します。NDIとKey/Fill同時出力が可能です。

★ 操作画面
